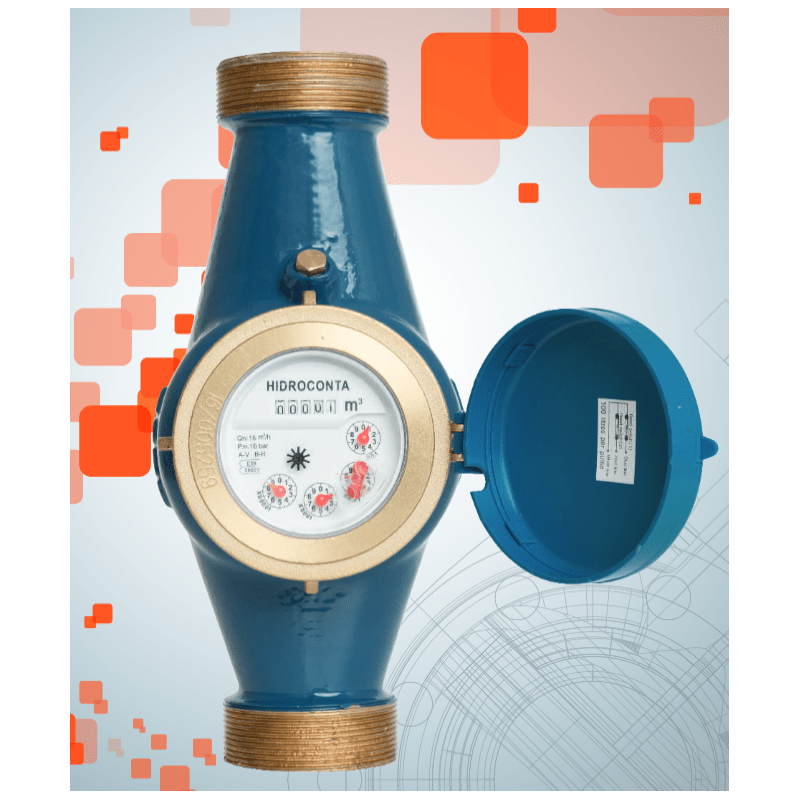

Contador de Jato Múltiplo Hidrojet Homologado C.E.E.

Design Hidrodinâmico

A tecnologia de jato múltiplo garante a distribuição uniforme da carga sobre a turbina graças ao difusor localizado na entrada da água. O movimento ativa a transmissão magnética que fornecerá a leitura final do volume.

Alta proteção

Os contadores MFSM-L da Hidroconta são projetados para evitar a manipulação externa por campos magnéticos. Possuem um revestimento especial que cobre a relojoaria, o que impede qualquer possível fraude na transmissão e, portanto, no resultado da leitura.

Homologação CEE para rega

Graças à homologação adquirida, à escassa necessidade de manutenção e às reduzidas perdas de carga, este produto é adequado para a totalização de água em redes hidráulicas com uso para rega e domínio público hidráulico.

Pré-equipado

A relojoaria do contador dispõe de uma pré-instalação que permite colocar um emissor de pulsos, sem necessidade de parar o contador, este fornecerá informações da leitura. (Emissor de pulsos não incluído, vendido separadamente).

Especificações técnicas

• Corpo de liga de cobre revestido com tinta Epóxi.
• Turbina e relojoaria em material termoplástico.
• Montagem da relojoaria a vácuo para impedir a condensação da água.
• Transmissão magnética protegida contra campos magnéticos externos.
• Pré-equipamento de emissor de pulsos para teleleitura. Conexão rápida sem necessidade de parar o funcionamento do contador ou desmontá-lo.
• Alta resistência mecânica e ao desgaste.
• Homologação C.E.E. Classe B na horizontal e Classe A na vertical.
• Sem necessidade de trechos retos na entrada ou saída do contador.

Instruções de instalação

• Colocar o contador de forma que a seta corresponda ao sentido de circulação da água.
• Os contadores devem funcionar com uma pressão mínima de 0,3 bar na saída do contador, instalados em um nível inferior em relação à inclinação do restante da tubulação. Dessa forma, também será eliminada a formação de bolsas de ar em seu interior.
• Se houver presença de ar na tubulação, é necessário instalar purgadores para evitar leituras incorretas. Se a água da tubulação contiver partículas grossas em suspensão, recomenda-se instalar um filtro de pré-filtração.
• Não são necessários trechos retos, nem na entrada nem na saída do contador.
• Prever uma válvula de fechamento de água acima do contador para facilitar a manutenção e/ou reparação do mesmo.
• Antes de instalar um contador em uma tubulação nova, recomenda-se drenar a mesma para eliminar partículas.
• Não forçar o contador durante a montagem, evitar esforços de tração e torção, principalmente nas conexões roscadas.
• A conexão do contador pode ser feita em tubulação horizontal, oblíqua ou vertical.
